Válvula de bola flotante de acero fundido
Válvula de bola flotante de acero fundido
- Tamaño del puerto :
- DN15~DN200 (1/2"~8")
- Presión :
- 150 libras ~ 600 libras
- Estructura :
- Tipo flotante
- Medio :
- Agua, petróleo, tuberías de larga distancia, productos químicos, fabricación de papel, productos farmacéuticos, eléctricos y otras aplicaciones.
- Temperatura :
- -29 ℃ ~ 425 ℃
- Cuerpo material :
- WCB, acero inoxidable 304, 316
- Conexión :
- Extremo bridado
- Característica :
- Fundido, 2 piezas, asiento blando o asiento de metal
Válvula de bola flotante de acero fundido
JXON es bueno en la fabricación de diferentes tipos de válvulas de bola de alta calidad. Según las diferentes tecnologías de producción de carcasa, las válvulas de bola se pueden clasificar en válvulas de bola de acero fundido y válvulas de bola de acero forjado. Para las válvulas de bola de acero fundido, generalmente son adecuadas para cuerpos de válvulas con formas complejas y tamaños grandes.
Las válvulas de bola se pueden clasificar en válvulas de bola flotante y válvulas de bola de muñón según sus diferentes estructuras internas de montaje de bola. En el caso de la válvula de bola flotante, la bola se sujeta únicamente por el vástago, lo que produce un ligero desplazamiento cuando está bajo presión del medio. Sin embargo, para las válvulas de bola de muñón, la bola está asegurada por el vástago superior y el muñón inferior, lo que garantiza que permanezca estacionaria incluso bajo cualquier presión.
Materiales de las piezas de válvulas de bola flotante de acero fundido.
| No. | Nombre de la parte | Serie de acero al carbono | Serie de acero inoxidable | Serie de acero de baja temperatura |
| 1 | Gorra | A105 | F304/F316 | LF2/F304/F316 |
| 2 | Empaquetadura | Grafito + Acero inoxidable | Grafito + Acero inoxidable | Grafito + Acero inoxidable |
| 3 | Asiento | PTFE, PTFE | PTFE, PTFE | PTFE, PTFE |
| 4 | Tuerca | A194 2H | A194 8/8M | A194 7 |
| 5 | Tornillo | A193B7 | A193 B8/B8M | A320 L7 |
| 6 | Pelota | A105+HCr/ENP | A182F304/F316 | A182 F304 |
| 7 | Dispositivo antiestático | Acero inoxidable+resorte | Acero inoxidable+resorte | Acero inoxidable+resorte |
| 8 | Cuerpo de la válvula | A105 | F304/F316 | LF2/F304/F316 |
| 9 | Provenir | A182 F6a | A182F304/F316 | A182 F6a |
| 10 | Glándula de empaque | A105 | F304/F316 | LF2/F304/F316 |
| 11 | Anillo de respaldo | 304/316/Cobre | 304/316/Cobre | 304/316/Cobre |
| 12 | Embalaje | Grafito+PTFE | Grafito+PTFE | Grafito+PTFE |
| 13 | Tapón | Q235A | Q235A | Q235A |
| 14 | Perno prisionero | A193B7 | A193 B8/B8M | A320 L7 |
| 15 | clip de seguridad | 65 millones | 65 millones | 65 millones |
| dieciséis | Manejar | A216 WCB, aleación de aluminio | A216 WCB, aleación de aluminio | A216 WCB, aleación de aluminio |
Principales especificaciones de rendimiento de las válvulas de bola flotante de acero fundido.
| Diámetro nominal (CL) | CL150 | CL300 | CL600 | CL900 | |
| Presión de prueba | Fuerza corporal | 3.0Mpa | 7,5 MPa | 15.0Mpa | 22,5 MPa |
| Sello de alta presión (agua) | 2,2 MPa | 5,5 MPa | 11.0Mpa | 33,0 MPa | |
| Sello de baja presión (aire) | 0,6 MPa | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Temperatura adecuada | -29 ℃ ~ 425 ℃ | ||||
| Medios de comunicación | Aire, vapor, agua, aceite, ácido, álcali, sal, etc. (medios sin excesivas impurezas de partículas). | ||||
| Modo conductor | Mango, engranaje helicoidal, actuador eléctrico, actuador neumático, actuador hidráulico | ||||
Estándar de válvulas de bola flotante de acero fundido.
| Especificaciones estándar para válvula de bola con brida ANSI CLASE 150/600 | |
| Estándar de diseño y fabricación | API6D/ASME B16.34 |
| Estándar de espesor de pared | API6D/ASME B16.34 |
| Estándar de dimensión cara a cara | API6D/ASME B16.34 |
| Estándar de dimensión del extremo de la brida | ANSI/ASME B16.5 (1/2” a 8”) |
| Estándar de inspección y pruebas | API6D/API598 |
| Estándar de diseño seguro contra incendios | API 607/BS 6755 |
| Estándar de materiales | Nace MR 0175 |
| Especificaciones estándar para válvula de bola con brida DIN PN16/40 | |
| Estándar de diseño y fabricación | EN1983, EN12516-1 |
| Estándar de dimensión del extremo de la brida | DIN2543-2545, EN1092-1, PN16/40 |
| Estándar de dimensión cara a cara | DIN3202-F1, EN558-1 |
| Estándar de inspección y pruebas | DIN3230, EN12266-1 |
Características de las válvulas de bola flotante de acero fundido.
| Puerto lleno | 1/2"-8"(DN15-DN200) |
| Presión de trabajo del extremo bridado | PN16/100, Clase 150/900 |
| Manija con dispositivo de bloqueo | Opcional |
| Plataforma alta ISO5211 | Opcional |
Temperatura del asiento de válvula de válvulas de bola flotante de acero fundido con asiento blando
| PTFE | -29 ℃ ~ 150 ℃ |
| OJEADA | -50 ℃ ~ 250 ℃ |
| PPL | -40 ℃ ~ 260 ℃ |
Pulverización supersónica de válvulas de bola flotante de acero fundido con asiento metálico (HVOF,HVAF)
| Aleación a base de níquel | HV600-860 (HRC55-65) | Espesor del revestimiento 0,5-1,2 mm |
| Aleaciones a base de cobalto | HV600-900 (HRC55-67) | Espesor del revestimiento 0,5-1,2 mm |
| Aleación a base de níquel | HV600-860 (HRC55-65) | Espesor del revestimiento 0,4-0,8 mm |
| Aleaciones a base de cobalto | HV600-900 (HRC55-67) | Espesor del revestimiento 0,4-0,8 mm |
| Carburo de wolframio | HV950-1400 (HRC68-76) | Espesor del revestimiento 0,15-0,25 mm |
| Carburo de cromo | HV850-1150 (HRC66-72) | Espesor del revestimiento 0,15-0,25 mm |
| Aleación a base de níquel | HV600-860 (HRC55-65) | Espesor del revestimiento 0,15-0,25 mm |
| Aleaciones a base de cobalto | HV600-900 (HRC55-67) | Espesor del revestimiento 0,15-0,25 mm |
Temperatura del cuerpo de válvula de válvulas de bola flotante de acero fundido
| Cuerpo de válvula de acero al carbono (WCB) | -30 ℃ ~ 425 ℃ |
| Cuerpo de válvula de acero inoxidable 304 | -268 ℃ ~ 649 ℃ |
| Cuerpo de válvula de acero inoxidable 304L | -268 ℃ ~ 649 ℃ |
| Cuerpo de válvula de acero inoxidable 316 | -268 ℃ ~ 649 ℃ |
| Cuerpo de válvula de acero inoxidable 316L | -268 ℃ ~ 649 ℃ |
Preguntas más frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
R: Sí, somos un fabricante profesional de válvulas de bola y podemos ofrecerle el mejor precio.
P: ¿Pueden proporcionar servicios OEM?
R: Sí.
P: ¿Qué pasa con el embalaje?
R: Normalmente, empacamos válvulas de bola en cajas de madera contrachapada.
P: ¿Cuál es la cantidad mínima de pedido (MOQ)?
R: El monto de un pedido debe ser superior a 1000 dólares y la cantidad de un producto de un tamaño debe exceder las 10 unidades.
P: ¿Cuáles son las condiciones de pago?
R: Se requiere el 30% del pago como depósito y el saldo restante se debe pagar antes del envío.
P: ¿Hay muestras disponibles?
R: Sí.

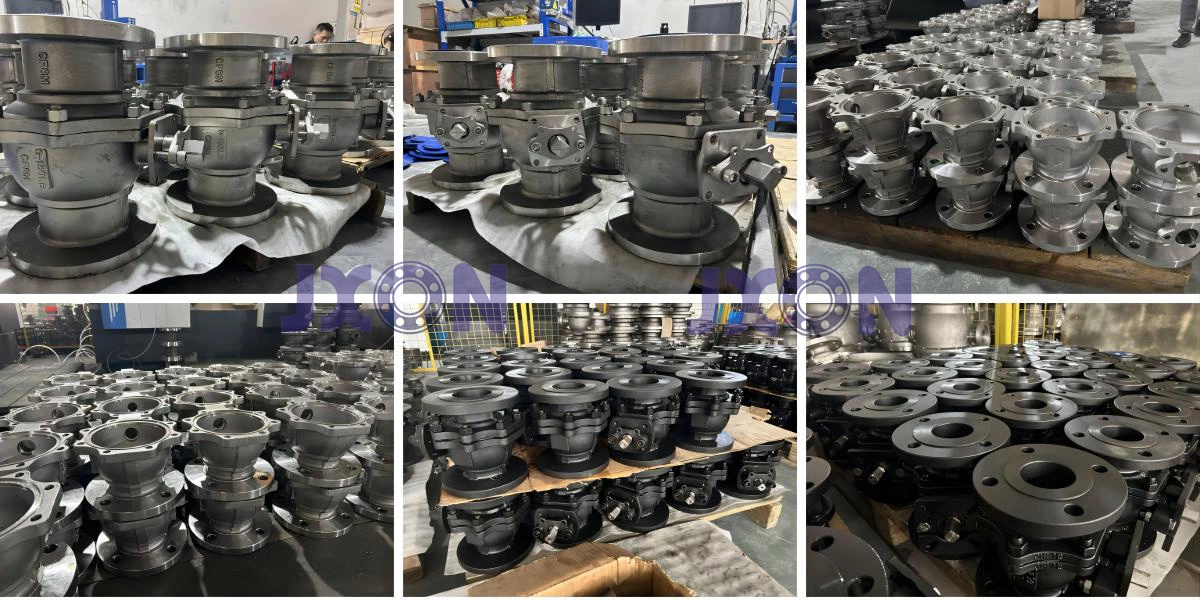

Imágenes de productos de válvulas de bola flotante de acero fundido
