Válvula de bola flotante de acero forjado
JXON es experto en la fabricación de válvulas de bola. La válvula de bola flotante de acero forjado es uno de nuestros productos ventajosos. No solo podemos exportar válvulas de bola completas sino también como piezas.
- Tamaño del puerto :
- 1/2"-2"(DN15-DN50)
- Presión :
- PN16-PN100(CL150-900)
- Estructura :
- Tipo flotante
- Medio :
- Agua, petróleo, tuberías de larga distancia, productos químicos, fabricación de papel, productos farmacéuticos, eléctricos y otras aplicaciones.
- Temperatura :
- -29 ℃ ~ 425 ℃
- Cuerpo material :
- Acero inoxidable A105, F304, F316
- Conexión :
- Extremo bridado
- Característica :
- 2 piezas, forjado, con asiento blando o con asiento de metal
Válvula de bola flotante de acero forjado
JXON es un fabricante profesional de válvulas de bola. Para las válvulas de bola de acero forjado, el cuerpo de la válvula está forjado. En comparación con las válvulas de bola de acero fundido del mismo tamaño, el espesor de la válvula de bola forjada es más delgado debido a su mayor densidad y mayor resistencia.
Materiales de las piezas de válvulas de bola flotante de acero forjado.
| No. | Nombre de la parte | Serie de acero al carbono | Serie de acero inoxidable | Serie de acero de baja temperatura |
| 1 | Gorra | A105 | F304/F316 | LF2/F304/F316 |
| 2 | Empaquetadura | Grafito + Acero inoxidable | Grafito + Acero inoxidable | Grafito + Acero inoxidable |
| 3 | Asiento | PTFE, PTFE | PTFE, PTFE | PTFE, PTFE |
| 4 | Tuerca | A194 2H | A194 8/8M | A194 7 |
| 5 | Tornillo | A193B7 | A193 B8/B8M | A320 L7 |
| 6 | Pelota | A105+HCr/ENP | A182F304/F316 | A182 F304 |
| 7 | Dispositivo antiestático | Acero inoxidable+resorte | Acero inoxidable+resorte | Acero inoxidable+resorte |
| 8 | Cuerpo de la válvula | A105 | F304/F316 | LF2/F304/F316 |
| 9 | Provenir | A182 F6a | A182F304/F316 | A182 F6a |
| 10 | Glándula de empaque | A105 | F304/F316 | LF2/F304/F316 |
| 11 | Anillo de respaldo | 304/316/Cobre | 304/316/Cobre | 304/316/Cobre |
| 12 | Embalaje | Grafito+PTFE | Grafito+PTFE | Grafito+PTFE |
| 13 | Tapón | Q235A | Q235A | Q235A |
| 14 | Perno prisionero | A193B7 | A193 B8/B8M | A320 L7 |
| 15 | clip de seguridad | 65 millones | 65 millones | 65 millones |
| dieciséis | Manejar | A216 WCB, aleación de aluminio | A216 WCB, aleación de aluminio | A216 WCB, aleación de aluminio |
Principales especificaciones de rendimiento de las piezas de válvulas de bola flotante de acero forjado.
| Diámetro nominal (CL) | CL150 | CL300 | CL600 | CL900 | |
| Presión de prueba | Fuerza corporal | 3.0Mpa | 7,5 MPa | 15.0Mpa | 22,5 MPa |
| Sello de alta presión (agua) | 2,2 MPa | 5,5 MPa | 11.0Mpa | 16,5 MPa | |
| Sello de baja presión (aire) | 0,6 MPa | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Temperatura adecuada | -29 ℃ ~ 425 ℃ | ||||
| Medios de comunicación | Aire, vapor, agua, aceite, ácido, álcali, sal, etc. (medios sin excesivas impurezas de partículas). | ||||
| Modo conductor | Mango, engranaje helicoidal, actuador eléctrico, actuador neumático, actuador hidráulico | ||||
Características de las piezas de válvulas de bola flotante de acero forjado:
1. Las válvulas de bola de acero inoxidable forjado Jxon pueden ser de tipo flotante o de muñón. Las válvulas de bola forjada de tipo muñón se utilizan normalmente para aplicaciones de alta presión, mientras que las válvulas de bola forjadas flotantes son adecuadas para presiones bajas y medias.
2. Hay disponibles cuerpos de válvula de dos y tres piezas para válvulas de bola de acero inoxidable forjado. El tipo 3PC se utiliza normalmente para aplicaciones de alta presión y grandes dimensiones.
3.Durante los procesos de deformación y ciclos térmicos, el grano del acero se mueve y la forja provoca cambios metalúrgicos, recristalización y refinamiento del grano. El acero forjado se somete a alivio de tensión y mejora el rendimiento de impacto y corte.
4. Diseño de triple protección:
Dispositivo antiestático
Diseño a prueba de incendios
A prueba de explosiones
Estándar de piezas de válvulas de bola flotante de acero forjado
| Especificaciones estándar para válvula de bola con brida ANSI CLASE 150/600 | |
| Estándar de diseño y fabricación | API6D/ASME B16.34 |
| Estándar de espesor de pared | API6D/ASME B16.34 |
| Estándar de dimensión cara a cara | API6D/ASME B16.34 |
| Estándar de dimensión del extremo de la brida | ANSI/ASME B16.5 (1/2” a 2”) |
| Estándar de inspección y pruebas | API6D/API598 |
| Estándar de diseño seguro contra incendios | API 607/BS 6755 |
| Estándar de materiales | Nace MR 0175 |
| Especificaciones estándar para válvula de bola con brida DIN PN16/40 | |
| Estándar de diseño y fabricación | EN1983, EN12516-1 |
| Estándar de dimensión del extremo de la brida | DIN2543-2545, EN1092-1, PN16/40 |
| Estándar de dimensión cara a cara | DIN3202-F1, EN558-1 |
| Estándar de inspección y pruebas | DIN3230, EN12266-1 |
Características de las piezas de válvulas de bola flotante de acero forjado.
| Puerto lleno | 1/2"-2"(DN15-DN50) |
| Presión de trabajo del extremo bridado | PN16/100, Clase 150/900 |
| Manija con dispositivo de bloqueo | Opcional |
| Plataforma alta ISO5211 | Opcional |
Temperatura del asiento de válvula de piezas de válvulas de bola flotante de acero forjado con asiento blando
| PTFE | -29 ℃ ~ 150 ℃ |
| OJEADA | -50 ℃ ~ 250 ℃ |
| PPL | -40 ℃ ~ 260 ℃ |

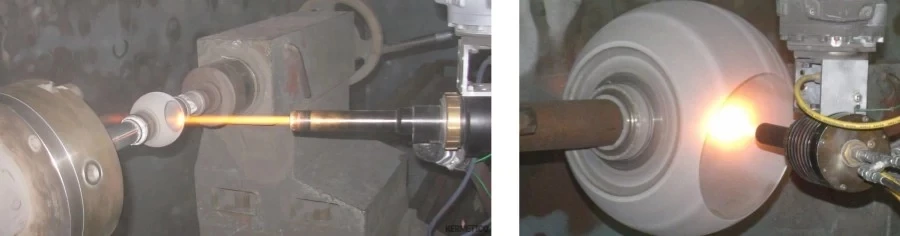

Pulverización supersónica de válvulas de bola flotante de acero forjado con asiento metálico (HVOF,HVAF)
| Aleación a base de níquel | HV600-860 (HRC55-65) | Espesor del revestimiento 0,5-1,2 mm |
| Aleaciones a base de cobalto | HV600-900 (HRC55-67) | Espesor del revestimiento 0,5-1,2 mm |
| Aleación a base de níquel | HV600-860 (HRC55-65) | Espesor del revestimiento 0,4-0,8 mm |
| Aleaciones a base de cobalto | HV600-900 (HRC55-67) | Espesor del revestimiento 0,4-0,8 mm |
| Carburo de wolframio | HV950-1400 (HRC68-76) | Espesor del revestimiento 0,15-0,25 mm |
| Carburo de cromo | HV850-1150 (HRC66-72) | Espesor del revestimiento 0,15-0,25 mm |
| Aleación a base de níquel | HV600-860 (HRC55-65) | Espesor del revestimiento 0,15-0,25 mm |
| Aleaciones a base de cobalto | HV600-900 (HRC55-67) | Espesor del revestimiento 0,15-0,25 mm |
Temperatura del cuerpo de válvula de piezas de válvulas de bola flotante de acero forjado
| Cuerpo de válvula de acero al carbono (WCB) | -30 ℃ ~ 425 ℃ |
| Cuerpo de válvula de acero inoxidable 304 | -268 ℃ ~ 649 ℃ |
| Cuerpo de válvula de acero inoxidable 304L | -268 ℃ ~ 649 ℃ |
| Cuerpo de válvula de acero inoxidable 316 | -268 ℃ ~ 649 ℃ |
| Cuerpo de válvula de acero inoxidable 316L | -268 ℃ ~ 649 ℃ |
¿Por qué elegir las válvulas de bola flotante de acero forjado JXON?
1. Tenemos ventajas en el costo de producción y el tiempo de entrega para esta válvula de bola de acero forjado multidireccional.
Comparamos nuestra válvula de bola de acero forjado multidireccional con productos similares en el mercado y descubrimos que podemos ahorrar al menos un 15 % en costos. Debido a que hemos investigado y desarrollado de forma independiente equipos de perforación multiestación, este equipo puede producir 8 cuerpos de válvulas al mismo tiempo. Esto reduce en gran medida el tiempo de perforación y los costos de mano de obra, además de acortar los tiempos de entrega.
2. En la actualidad, contamos con moldes para válvulas de bola de acero forjado multidireccionales que van desde DN15 a DN50 (1/2"~2"). Si necesita una talla mayor, no dude en contactarnos. Nuestro equipo técnico profesional le proporcionará una solución.
Preguntas más frecuentes
P: ¿Es usted una empresa comercial o un fabricante?
R: Sí, somos un fabricante profesional de válvulas de bola y podemos ofrecerle el mejor precio.
P: ¿Pueden proporcionar servicios OEM?
R: Sí.
P: ¿Qué pasa con el embalaje?
R: Normalmente, empacamos válvulas de bola en cajas de madera contrachapada.
P: ¿Cuál es la cantidad mínima de pedido (MOQ)?
R: El monto de un pedido debe ser superior a 1000 dólares y la cantidad de un producto de un tamaño debe exceder las 10 unidades.
P: ¿Cuáles son las condiciones de pago?
R: Se requiere el 30% del pago como depósito y el saldo restante se debe pagar antes del envío.
P: ¿Hay muestras disponibles?
R: Sí.

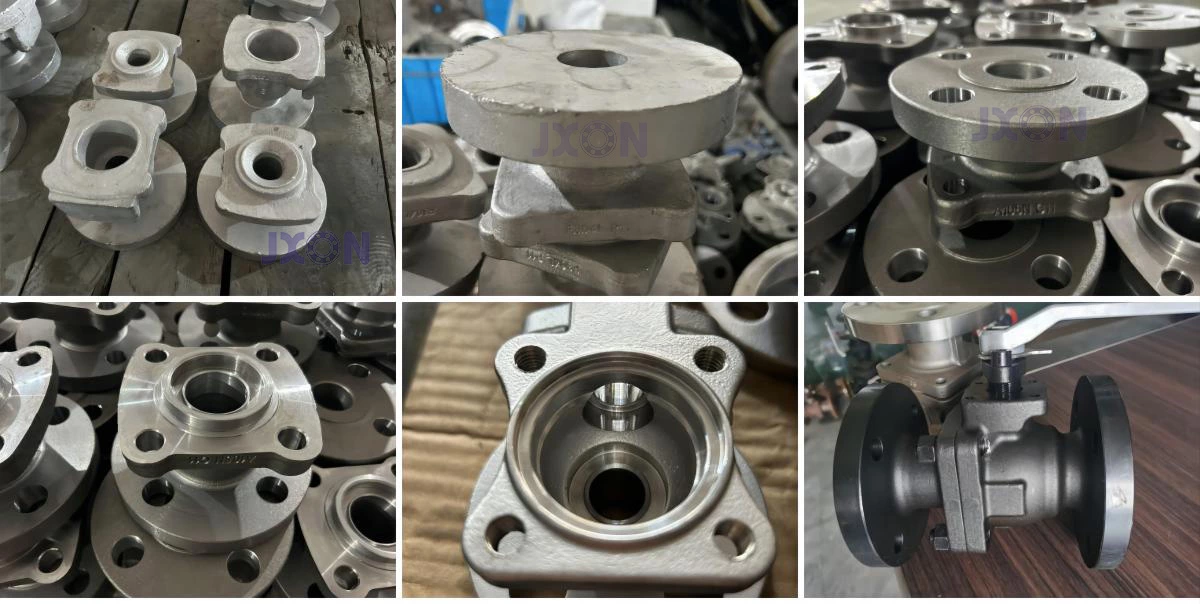

Imágenes de válvulas de bola flotante de acero forjado
