Válvula de bola
JXON es un fabricante profesional y experimentado de válvulas de bola con bridas industriales. Podemos suministrar válvulas de bola de acero inoxidable y válvulas de bola de acero al carbono. Nuestro producto más competitivo son las válvulas de bola con bridas de forja cerrada. Porque para producirlos disponemos de nuestro propio equipo de perforación totalmente automatizado y desarrollado de forma independiente. No sólo tenemos una gran ventaja de precio, sino que también tenemos un corto tiempo de entrega. Podemos exportar un juego completo de válvulas de bola, así como componentes de válvulas de bola.
¿Qué es una válvula de bola?

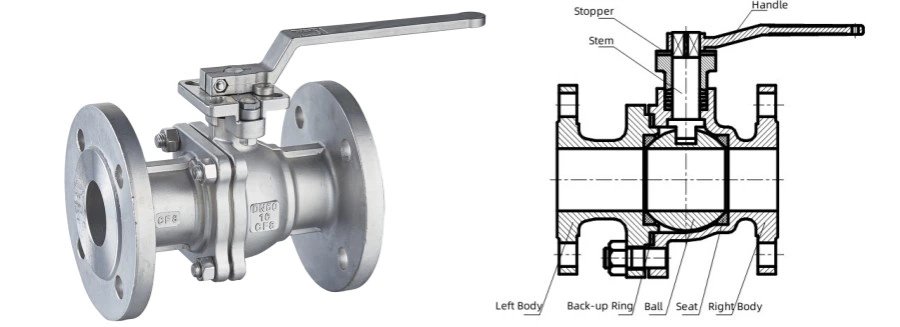

La válvula de bola es una de las válvulas más utilizadas. Las válvulas de bola recibieron su nombre porque el disco de su válvula es una bola. La estructura de la válvula de bola incluye el cuerpo de la válvula, el vástago, la bola, el asiento y la manija o actuador. El vástago de la válvula impulsa la rotación de la bola para controlar la apertura y el cierre de la válvula. La bola sólo necesita girar 90 grados para cortar, distribuir y cambiar la dirección del flujo del medio. Las válvulas de bola se utilizan ampliamente en petróleo, tuberías de larga distancia, productos químicos, fabricación de papel, productos farmacéuticos, tratamiento de agua, electricidad y otras aplicaciones, lo que desempeña un papel fundamental en el desarrollo económico.

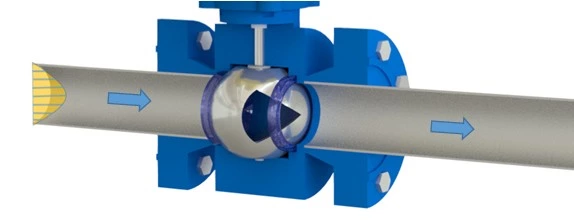

¿Cómo funcionan las válvulas de bola?
Debido a que la bola está anclada al vástago, cuando la manija o los actuadores accionan el vástago, la bola también gira. Cuando el ángulo de rotación de la bola aumenta, pasa más líquido a través de la válvula. Cuando la bola gira 90 grados, la válvula se abre completamente y el fluido pasa a través de ella con una resistencia mínima en este momento. De manera similar, cuando la bola se gira 90 grados hacia atrás, la válvula de bola se cerrará completamente y se cortará el flujo de fluido.
Tipos de válvulas de bola
Existen varios tipos de válvulas de bola, que se pueden clasificar de diferentes maneras, según diferentes enfoques de clasificación.
1. Las válvulas de bola se pueden dividir en diferentes tipos según el material del asiento utilizado: válvulas de bola con asiento blando y válvulas de bola con asiento metálico .
Válvulas de bola con asiento blando
Para una válvula de bola de asiento blando, el asiento generalmente está hecho de un material blando, como caucho, nailon, PTFE, etc. Las válvulas de bola de sellado blando son adecuadas para medios no granulares, como agua, vapor, gas natural, disolventes y otros medios. El asiento blando se dañará fácilmente si se utiliza en un medio con partículas.
Válvulas de bola con asiento metálico
En una válvula de bola con asiento metálico, el asiento está hecho de metal. Las válvulas de bola con asiento metálico son adecuadas para medios que contienen partículas, como lodos, carbón pulverizado, cenizas y otras sustancias similares. Para aumentar la dureza y la resistencia al desgaste, la bola y los asientos suelen estar recubiertos con capas duras como carburo de tungsteno, aleaciones a base de níquel y otros recubrimientos resistentes al desgaste. Como sabemos, el sellado entre metal con metal es más difícil que el sellado entre metal y material blando, por lo tanto, para lograr un buen sellado entre la bola de metal y los asientos de metal, la bola rociada y los asientos deben pulirse hasta que encajen perfectamente durante operación.
(La imagen de la izquierda muestra una válvula de bola con asiento blando, mientras que la imagen de la derecha muestra una válvula de bola con asiento metálico).

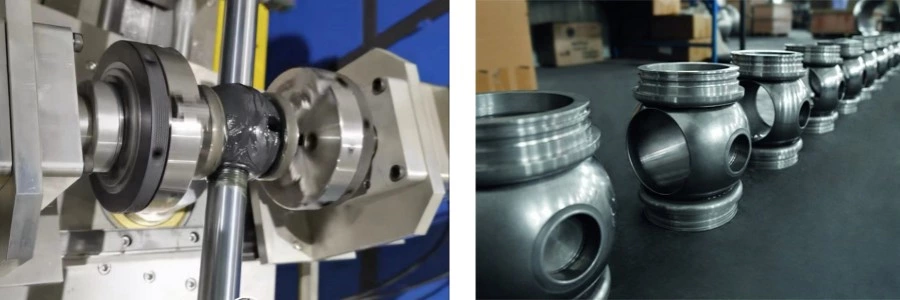

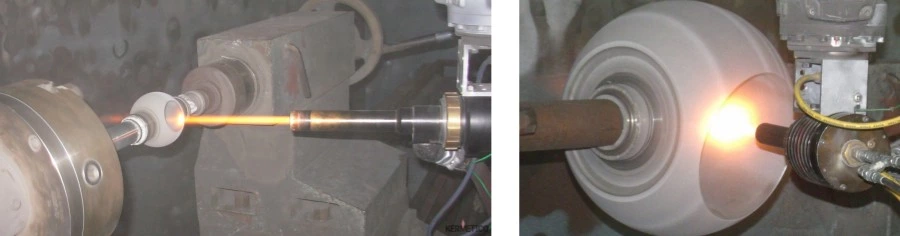

Rocíe capas duras sobre la bola y los asientos.
Bola de molienda y asiento.
2. Las válvulas de bola se pueden clasificar en varios tipos según los diferentes actuadores: válvulas de bola con manija, válvulas de bola con tornillo sin fin, válvulas de bola neumáticas, válvulas de bola eléctricas, válvulas de bola hidráulicas , etc. Podemos instalar diferentes actuadores según los requisitos y aplicaciones del cliente.
(Las imágenes a continuación, de izquierda a derecha, muestran válvula de bola manual, válvula de bola con engranaje helicoidal, válvula de bola eléctrica, válvula de bola neumática)
3. Las válvulas de bola se pueden dividir en dos tipos según sus diferentes estructuras de instalación: válvulas de bola flotante y válvulas de bola de muñón .
Válvulas de bola flotante
Para la válvula de bola flotante, la bola puede experimentar un ligero desplazamiento bajo presión media debido a que está sostenida únicamente por el vástago. Por eso se llama válvula de bola flotante. Cuando la bola se desplaza, se conecta firmemente al asiento de salida. Cuanto mayor sea la presión del medio, más hermético será el sellado del asiento de salida. Debido a sus características de sellado, las válvulas de bola flotante se utilizan comúnmente en aplicaciones de media y baja presión. Si la presión media es demasiado alta, puede dañar el asiento de salida y aumentar el torque. Para medios de alta presión, normalmente utilizamos válvulas de bola de muñón.
Válvulas de bola de muñón
Para una válvula de bola de muñón, la bola está fija mientras los asientos flotan. Como se muestra en las imágenes de la derecha a continuación, la bola de la válvula está sujeta por un vástago y un muñón, la presión del fluido se transfiere al vástago y al muñón, lo que evita el desplazamiento de la bola de la válvula y facilita su operación. Por lo tanto, las válvulas de bola de muñón requieren menos torque.

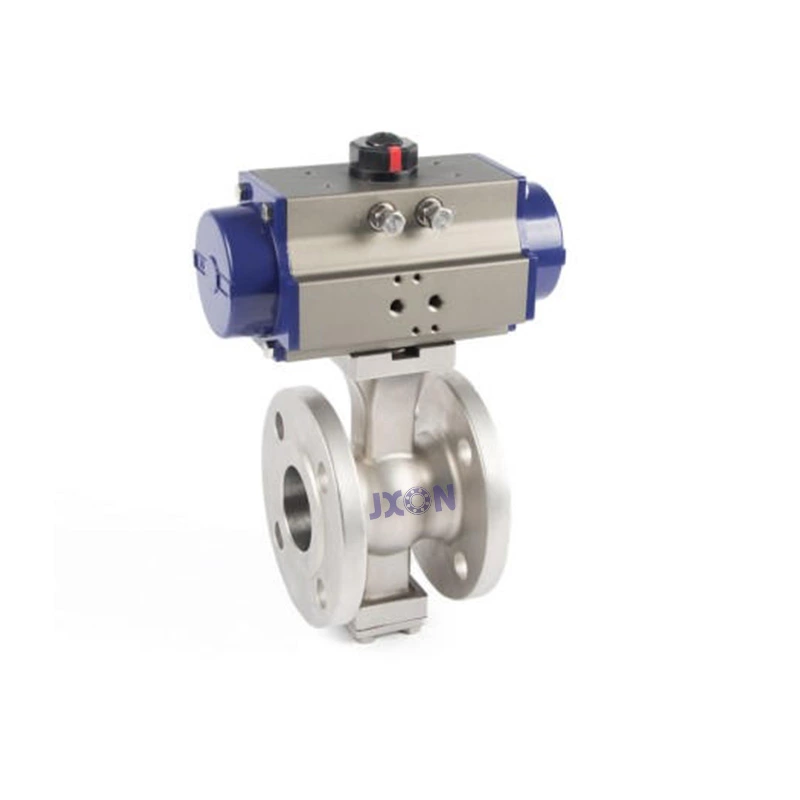

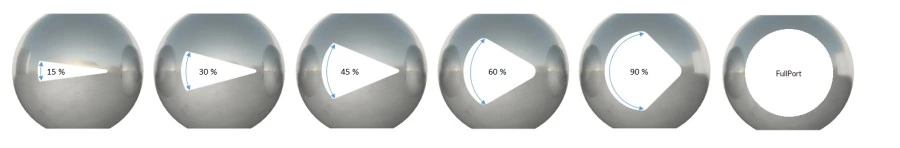

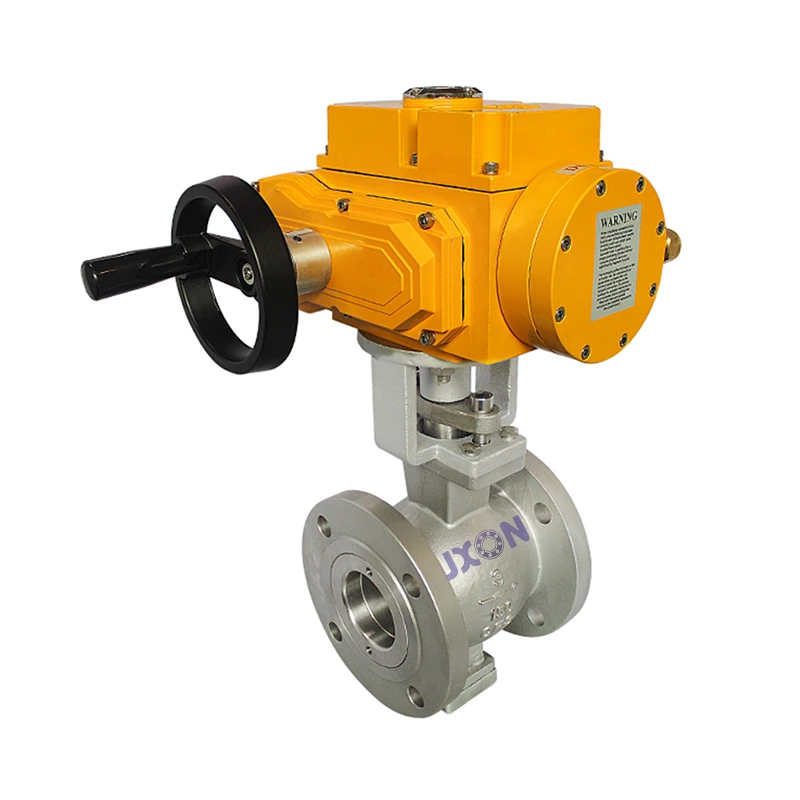

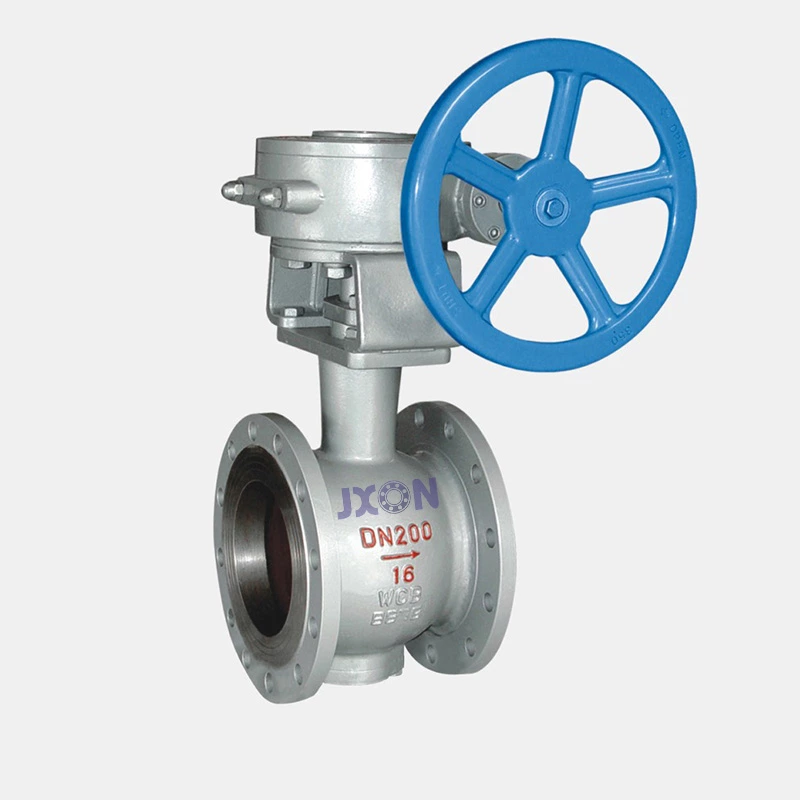

4. Según las diferentes formas del orificio de bola (que también se conoce como puerto), las válvulas de bola se pueden clasificar en válvulas de bola de puerto O y válvulas de bola de puerto V. Las válvulas de bola con puerto en V también se denominan válvulas de bola con muesca en V y válvulas de bola de segmento .
Para las válvulas de bola con puerto O, generalmente adoptan el tipo flotante, y para las válvulas de bola con puerto V, generalmente adoptan una estructura de muñón. Las válvulas de bola con muesca en V combinan la función de corte de las válvulas de compuerta y la función de control de fluido de las válvulas de globo, y el buen rendimiento de sellado de las válvulas de bola comunes. La válvula de bola con muesca en V es una válvula de control rotativa versátil y de alto rendimiento diseñada para aplicaciones de estrangulación, apertura y cierre. Es una válvula de bola con característica de flujo de igual porcentaje. Con una estructura de bola con muesca en V, la válvula puede cortar eficazmente medios viscosos o granulares como partículas pequeñas, fibras y lodos viscosos. El ángulo de la muesca en V se puede ajustar según los requisitos del cliente.
5. Según los materiales utilizados, nuestras válvulas de bola se pueden dividir en válvulas de bola de acero al carbono y válvulas de bola de acero inoxidable .
Válvulas de bola de acero inoxidable
Podemos proporcionarle válvulas de bola de acero al carbono o válvulas de bola de acero inoxidable, según sus requisitos específicos o condiciones de trabajo. Las válvulas de bola de acero inoxidable son adecuadas para su uso tanto en tuberías corrosivas como en tuberías de vapor. Porque las válvulas de bola de acero inoxidable tienen buena resistencia a la corrosión, resistencia a altas temperaturas y resistencia a altas presiones. Generalmente se utilizan para aplicaciones que involucran medios corrosivos, agua y alimentos.
Válvulas de bola de acero al carbono
Las válvulas de bola de acero al carbono solo se pueden utilizar para vapor, aceite, agua y otros medios no corrosivos. Debido a que la resistencia a la corrosión del acero al carbono no es tan buena como la del acero inoxidable, las válvulas de bola de acero al carbono generalmente requieren un tratamiento superficial como ennegrecimiento o pintura para aumentar su resistencia a la corrosión. El costo de las válvulas de bola de acero al carbono es mucho menor que el de las válvulas de bola de acero inoxidable.

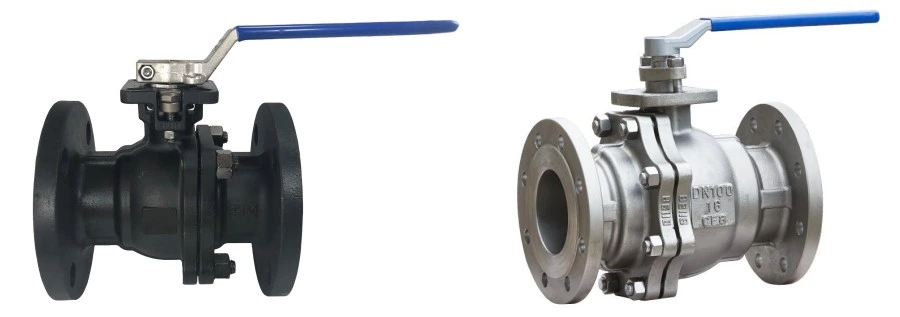

(El lado izquierdo de la imagen muestra una válvula de bola de acero al carbono ennegrecida y el lado derecho muestra una válvula de bola de acero inoxidable con una superficie sin tratar)
6. Las válvulas de bola se pueden dividir en dos tipos según diferentes técnicas de procesamiento: válvulas de bola de acero fundido y válvulas de bola de acero forjado .
Es difícil determinar cuál es superior ya que cada uno tiene ventajas únicas. La principal distinción entre las válvulas de bola de acero fundido y las válvulas de bola de acero forjado radica en el proceso de formación del cuerpo de la válvula.
Válvulas de bola de acero fundido
Para las válvulas de bola de acero fundido, el proceso de fundición implica verter acero fundido en un molde y dejarlo enfriar antes de desmoldar para obtener la materia prima del cuerpo de la válvula. Podemos fundir válvulas de bola con formas complejas y diámetros grandes, y para la materia prima del cuerpo de válvula de acero fundido, todo lo que se necesita es un simple proceso de mecanizado CNC para obtener el producto terminado. Sin embargo, el proceso de fundición es más complejo que el proceso de forjado debido al mayor tiempo necesario para fabricar el molde, verter y enfriar el cuerpo de la válvula.
Válvulas de bola de acero forjado
Los clientes pueden elegir válvulas de bola de acero forjado para aplicaciones de alta resistencia y alta presión. En el caso de las válvulas de bola de acero forjado, el cuerpo de la válvula se forma colocando el tocho en un molde y extruyéndolo a través del equipo a presión. El tiempo de moldeo es corto, pero el tiempo de procesamiento posterior para los cuerpos de válvulas de bola de acero forjado es más largo que el de los cuerpos de válvulas de acero fundido debido a la presencia de más materiales residuales.
¿Sabe distinguir entre válvulas de bola de acero fundido y válvula de bola de acero forjado?

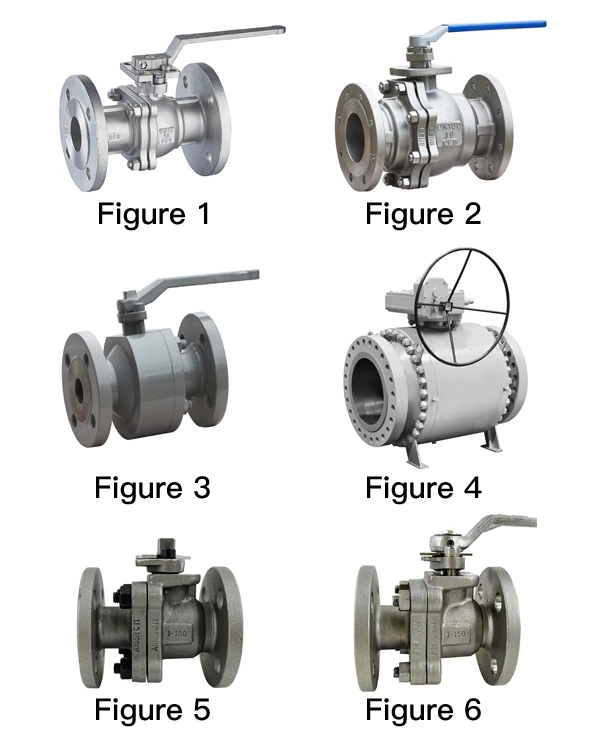

¡Hagamos una pequeña prueba! Hay seis imágenes a continuación; identifique las válvulas de bola de acero forjado y las válvulas de bola de acero fundido. ^-^
La respuesta es que las Figuras 1 y 2 son válvulas de bola de acero fundido y las Figuras 2 a 6 son válvulas de bola de acero forjado. ¿Lo entendiste correctamente? ^-^
Déjame mostrarte algunas formas sencillas de distinguirlo, como se muestra a continuación:
un . Para las válvulas de bola de acero fundido, generalmente tienen nervaduras de refuerzo en el cuerpo de la válvula para reforzarlo. Sin embargo, este no es siempre el caso, ya que algunas válvulas de bola de acero fundido pueden carecer de estas nervaduras de refuerzo. Además, la superficie de la válvula de bola de acero fundido es en general lisa.

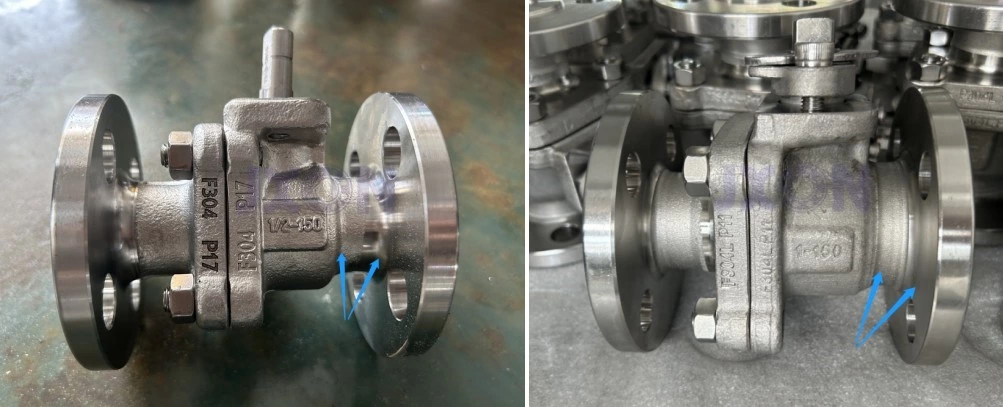

B. El método de evaluación para las válvulas de bola de acero forjado difiere debido a las variaciones en el proceso de forjado. Para válvulas de bola redondas de acero forjado, como se muestra en la Figura 3 y la Figura 4, el cuerpo de la válvula puede estar hecho de acero redondo y producido mediante una máquina CNC. Además, también se puede producir mediante forjado en matriz abierta o forjado en anillo. Por su apariencia, es fácil distinguir que esta válvula de bola de cuerpo redondo está hecha de acero forjado.

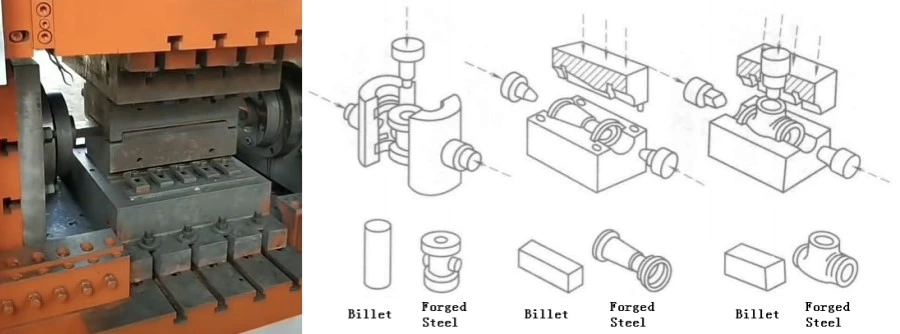

Hay otra válvula de bola de acero forjado que es difícil de distinguir por su apariencia, al igual que la Figura 5 y la Figura 6. El cuerpo de la válvula de estas válvulas de bola de acero forjado se forma mediante un proceso de forjado con matriz multidireccional , que también se conoce como válvula de bola cerrada. morir forja . Para esta válvula de bola, puede identificarla basándose en los siguientes dos puntos. En primer lugar, podemos ver que las válvulas de bola de acero forjado no tienen nervaduras de refuerzo en su cuerpo. En segundo lugar, el acabado superficial es diferente. Puede ver en las siguientes imágenes que las bridas muestran una superficie delicada después de ser procesadas por una máquina CNC, mientras que la superficie del cuerpo de la válvula no es tan delicada después del decapado con ácido o granallado.
La ventaja de la forja con matriz cerrada es que puede moldear el complejo cuerpo de la válvula en un solo paso con un mínimo de desperdicio de material, similar a un cuerpo de válvula fundido. El cuerpo de válvula producido mediante forjado con matriz cerrada tiene un tiempo de formación corto, tamaño preciso, sin inclinación de forjado e incluye una cavidad. La forma y el tamaño del cuerpo de la válvula se acercan al máximo a los de las piezas terminadas, lo que puede mejorar la tasa de utilización del material tanto del cuerpo de la válvula de bola como de la cubierta. Esta válvula de bola de acero forjado es uno de nuestros productos destacados. En comparación con una válvula de bola redonda de acero forjado, esta válvula de bola de acero forjado tiene un costo más bajo y un tiempo de entrega más corto. En comparación con una válvula de bola de acero fundido, esta válvula de bola de acero forjado tiene un cuerpo de válvula más resistente.
7. Las válvulas de bola se pueden clasificar en dos tipos según sus diferentes direcciones de instalación: válvulas de bola de entrada superior y válvulas de bola de entrada lateral .
Es muy fácil distinguir entre una válvula de bola de entrada superior y una válvula de bola de entrada lateral según su apariencia. Consulte las siguientes dos imágenes: la de la izquierda muestra una válvula de bola de entrada lateral, mientras que la de la derecha muestra una válvula de bola de entrada superior.
Válvulas de bola de entrada superior
Para una válvula de bola de entrada superior, el cuerpo de la válvula es de una sola pieza con una tapa encima. La bola y los asientos se instalan desde la parte superior del cuerpo de la válvula.
Válvulas de bola de entrada lateral
Para una válvula de bola de entrada lateral, el cuerpo de la válvula se puede dividir en dos o tres piezas. La bola se ensambla desde el costado del cuerpo de la válvula. La válvula de bola de entrada lateral tiene una estructura simple, lo que la hace conveniente para su fabricación e instalación. Es adecuado para aplicaciones de diámetro pequeño, especialmente aquellas que involucran medios viscosos o de fácil cristalización.
Resumen
JXON ofrece una amplia gama de válvulas de bola, cada una con diferentes características y ventajas. Se deben elegir diferentes tipos de válvulas de bola para diferentes condiciones de trabajo.
Aunque diferentes válvulas de bola pueden tener un uso similar, es fundamental que los diseñadores de tuberías sean conscientes de los beneficios y desventajas de cada tipo de diseño. Dependiendo de su aplicación específica y su presupuesto, el equipo de JXON está dispuesto a ayudarlo a decidir qué tipo de válvula de bola funcionará mejor para usted.
